当前位置:首页 - 产品展示 - PCB分板机PCB分板机

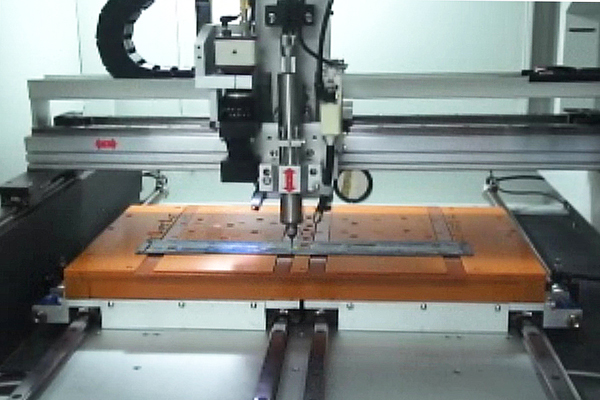

分板机

产品型号:EM-5700N
出品单位:
主要成份:

产品详细介绍

基本規格

01. X、Y切割速度:1 ~100mm/s
02. 機台重覆精度:± 0.01mm
03. X、Y、Z控制方式:採用工業IPC及PC
04. X、Y、Z驅動方式:AC伺服馬達
05. 人機操作及資料儲存:PC系統
06. 切割精度:± 0.1mm
07. 主軸轉速:MAX60000rpm

08. 主機電壓:220V 1φ 50 / 60HZ
09. 空壓供給:4.5kg/cm² 以上
10. 電源消耗:3KVA
11. 集塵方式:下集塵
12. 集塵機電壓:220V (380V) 3φ
13. 上集塵機尺寸:500×500×1000mm
14. 下集塵機尺寸:665×635×1610mm

各型號差異說明
  型號 規格說明 工作範圍 主機尺寸D×W×H 主機+集塵機重量
單治具型 SS 單治具小型、上吸式 400×400mm 1200×1150×1450mm 650 kg
SL 單治具大型、上吸式 500×450mm 1200×1150×1450mm 650 kg
SD 單治具小型、下吸式 400×450mm 1200×1150×1450mm 790 kg
SW 單治具大型、下吸式 500×450mm 1200×1150×1450mm 790 kg
雙治具型 DS 標 準 型  285×340mm 1470×1150×1450mm 800 kg
DL 加 長 型  285×450mm 1470×1150×1450mm 800 kg
DW 加 寬 型 350×450mm 1470×1300×1450mm 840 kg
DX 特 寬 型 500×450mm 1470×1600×1450mm 1050 kg
DM 加 寬 加 長 型 350×550mm 1470×1700×1700mm 980 kg
AT IN-LINE型  300×350mm 1470×2000×1620mm 1300 kg
選配功能:

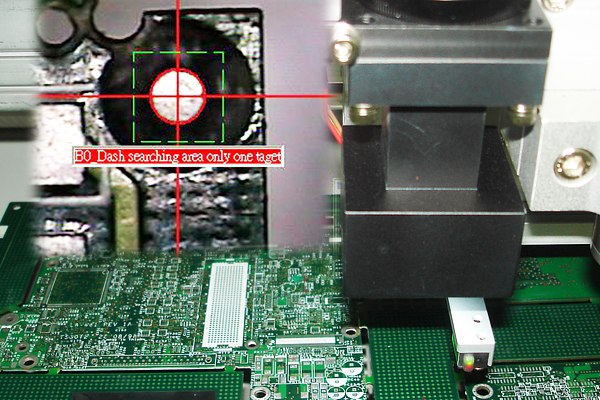

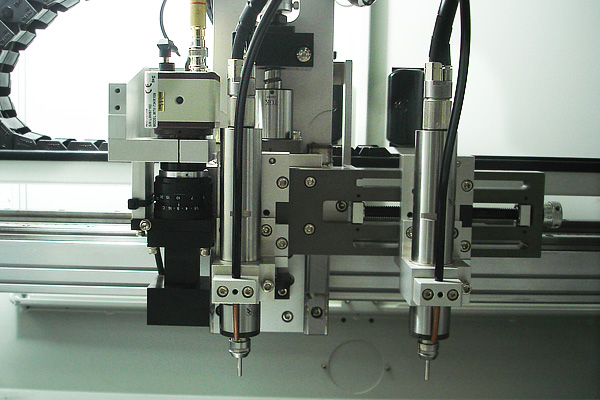

V:視覺自動對位系統                 B:雙改大單配備                      D:雙主軸
