当前位置:首页 - 产品展示 - PCB分板机PCB分板机

在线分板机

产品型号:IN-LINE EM-5700N
出品单位:亿立
主要成份:

产品详细介绍

基本規格

01. 單邊工作範圍: 300 x 350 mm (左右滑台)
02. XY切割速度: 0~100mm/s
03. 機台重覆精度: ± 0.01mm
04. 切割精度: ± 0.1mm
05. XYZ AB驅動方式: AC伺服馬達
06. 操作介面: PC WINDOW (內建影像擷取卡)
07. 輸送帶高度: 900 ±50mm
08. 靜電消除槍
09. 切割主軸: MAX60000rpm
10. 空壓供給: 4.5kg/cm² 以上
11. 電源消耗: 3KVA
12. 主機:電壓 220V 1φ 50/60Hz
13. 主機尺寸: D 1470 * W 2000 * H 1620 (mm)
14. 集塵機: 5HP
15. 集塵機:電壓 220V/380V 3φ 50/60Hz
16. 機台重量:1000kg (5HP下集塵機重量: 300kg)

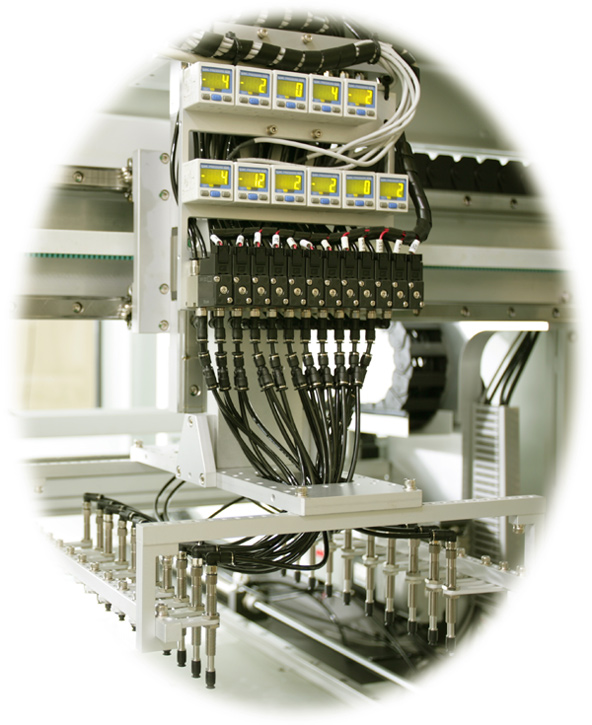

PCB 取放機構
01.   控制系統 : 採用六軸控制器, WINDOWS 平台,操作一體化。
02.   傳送機構 : 橫移及上/下軸, AC 伺服馬達控制
03.   取放裝置 : 自動上下料 ( 模組化真空吸爪、真空檢知裝置、可獨立選擇 ) 。
04.   取放速度 : Max 500 mm/sec
05.   軌道寬度 : Min 80mm Max 300mm
※規格以本公司設計為主
